Build Monitor Graphical View（图形视图）

您可以在 Build Monitor 选项卡中，点击 Graphical View 选项卡，以图形视图的方式，查看构建输出。

Graphical View 包含两个部分：

• System Graphs - 顶部窗格
• Build Monitor Graph - 底部窗格

Build Monitor - Graphical View 在界面右侧边缘设置有垂直 Build Status Bar。

System Graphs

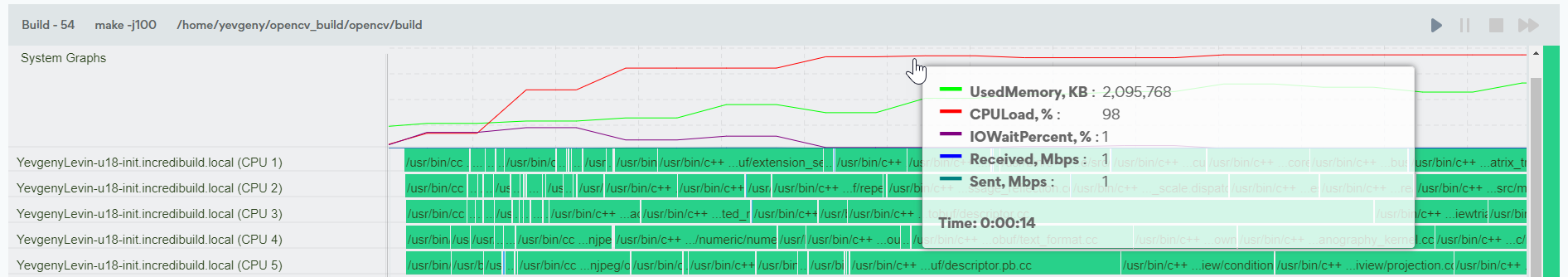

System Graphs 显示了一段时间内使用的内存和 CPU 负载等总体信息。鼠标悬停在 System Graph 上，显示构建期间任何时间点的系统信息：

Build Monitor Graph

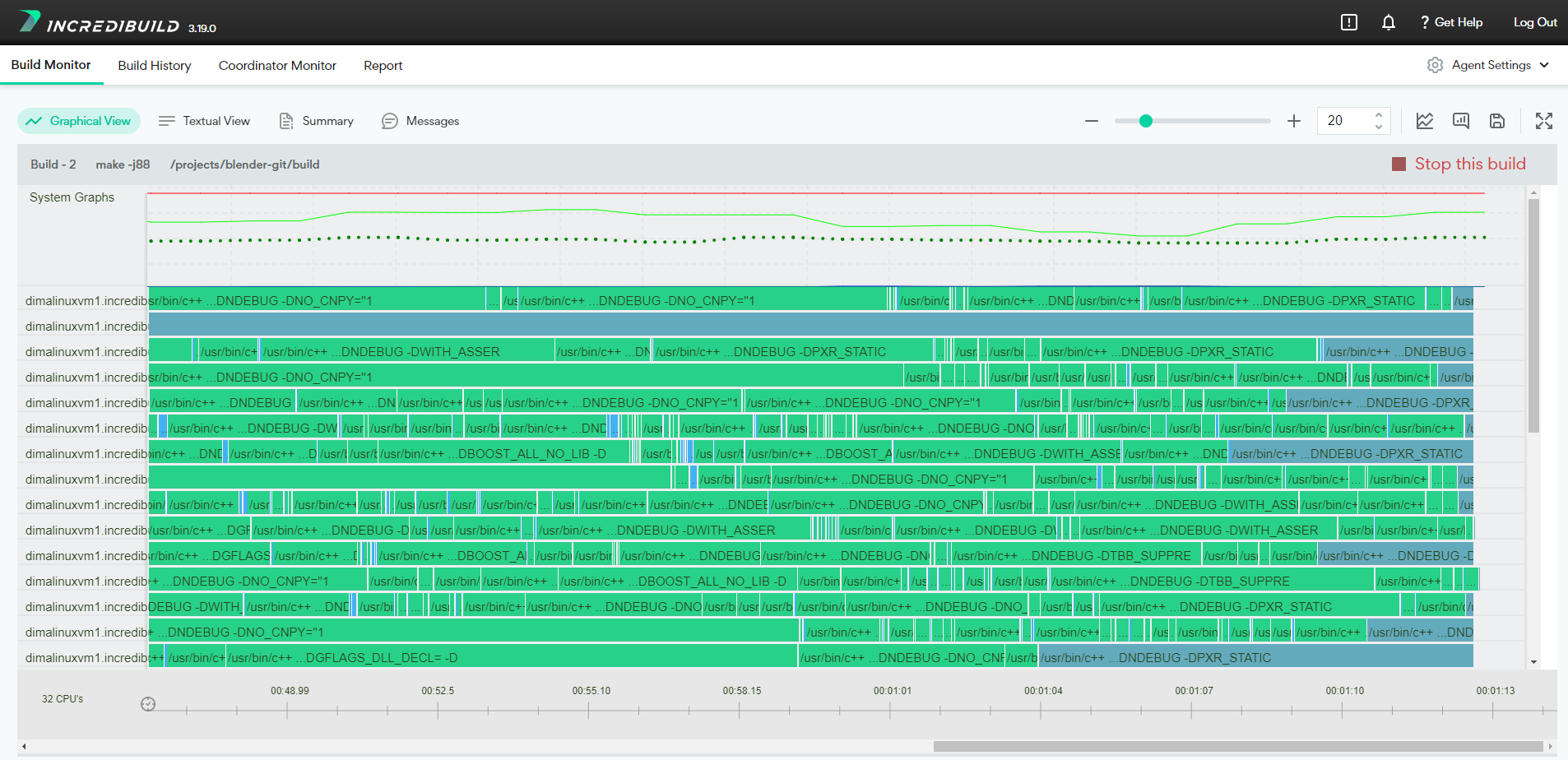

Build Monitor Graph 显示如何随时间推移在代理服务主机 (CPU) 之间分配任务。图形下方显示的时间轴指的是自构建开始时所累计的时间。点击时间轴左侧的时钟图标，在相对时间与绝对时间之间切换。

Build Monitor Graph 允许开发人员以直观的图表形式，展示其执行进程，快速确定错误和警告位置，查看各任务的执行时长，识别性能瓶颈，并检索（作为构建进程一部分执行的）各任务的详细信息。

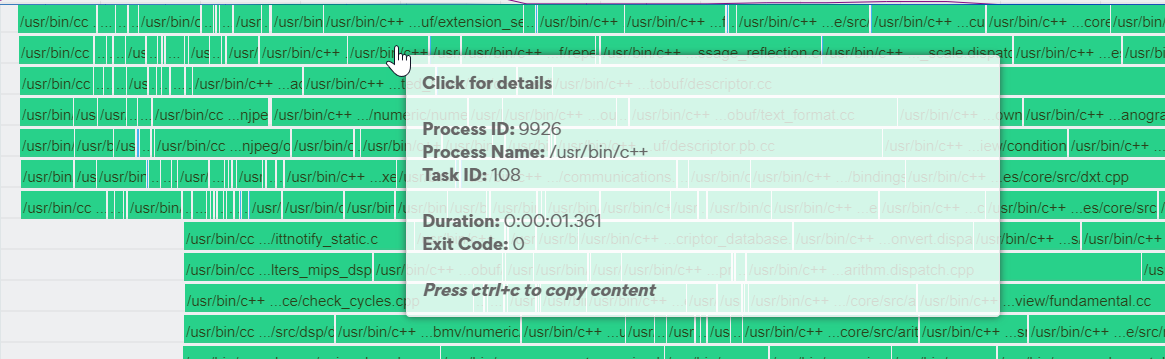

将鼠标悬停在任务块上，会显示过程 ID、名称、任务 ID 和该过程的退出代码。

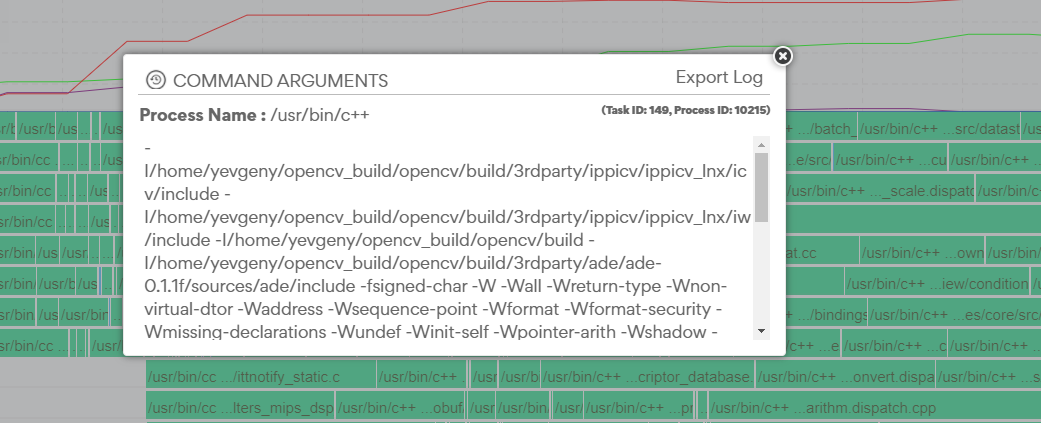

点击任务块会显示更详细的信息，例如过程名称、命令参数、任务 ID 以及任何警告或错误。

块颜色

各色块代表构建中的单个任务。不同的颜色表示不同的任务状态。

• 正在进行

• 仅可在启动机器上本地执行的已完成任务

• 可分配到远端机器的已完成任务

• 警告 - 通过退出代码 0 退出，带 stderr 的任务

• 失败 - 通过非 0 退出代码退出的任务

• 失败任务

Build Status Bar

界面右侧边缘的垂直状态栏颜色根据构建的状态而定。各颜色分别表示以下含义：

• Green - 构建成功，无警告。

• Yellow - 构建成功，有警告。

• Red - 构建失败或中止。

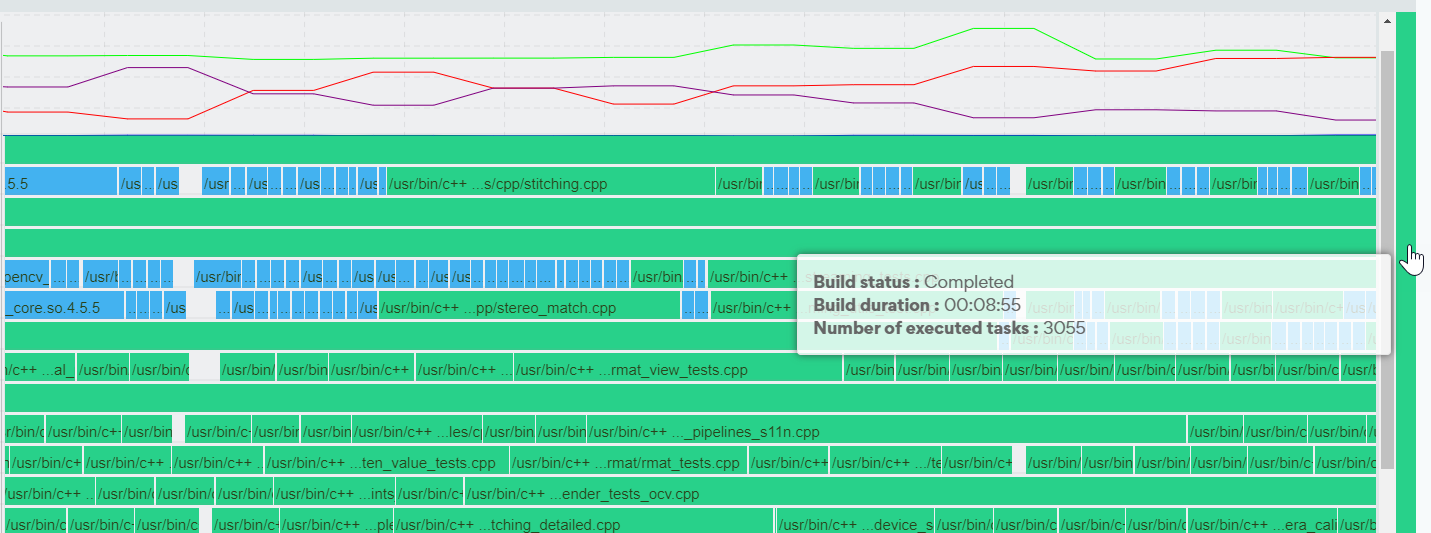

鼠标悬停在 Build Status Bar 上，显示构建状态的详细说明。
